1. 翻遍孔的導向孔推薦

下表是針對不同薄板厚度帶翻遍孔的導向孔的設計建議表。

表中的數據僅用作參考。我們建議對最終部件進行相關試驗后再確定精確數據，使用不同材料和工具的翻遍孔尺寸差異很大。尺寸單位為毫米。

如需更多信息，請與我們的技術部門聯系。

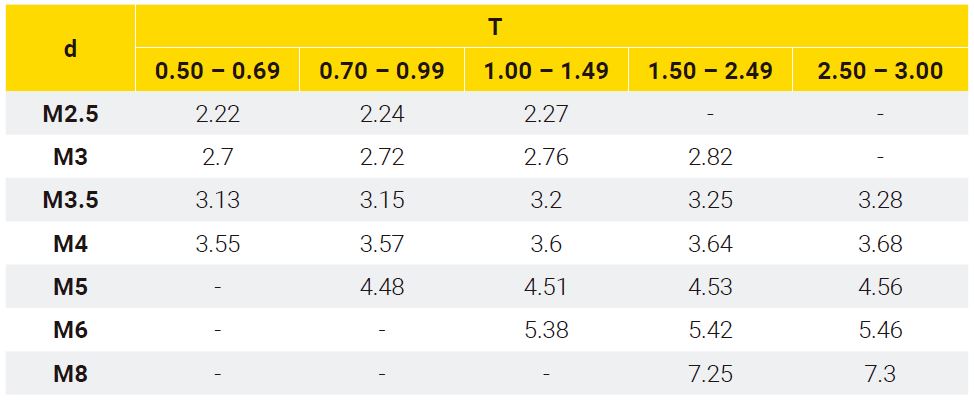

表1. 鐵薄板帶翻遍孔的導向孔設計。

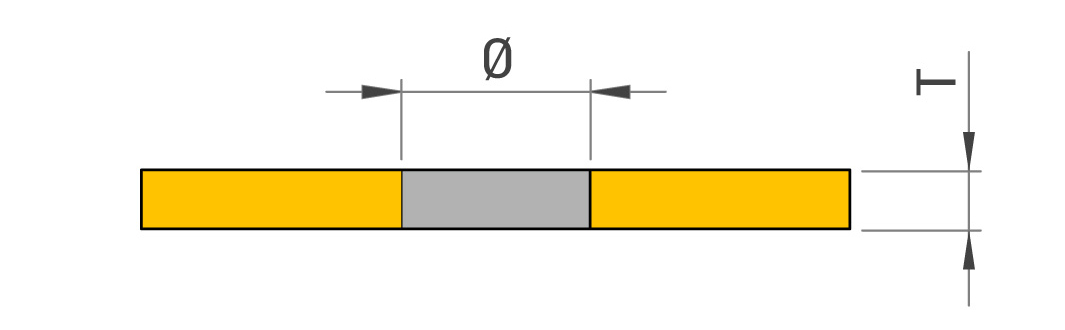

d =?螺釘直徑

? = 導向孔直徑

T = 金屬板厚度

H = 法蘭高度

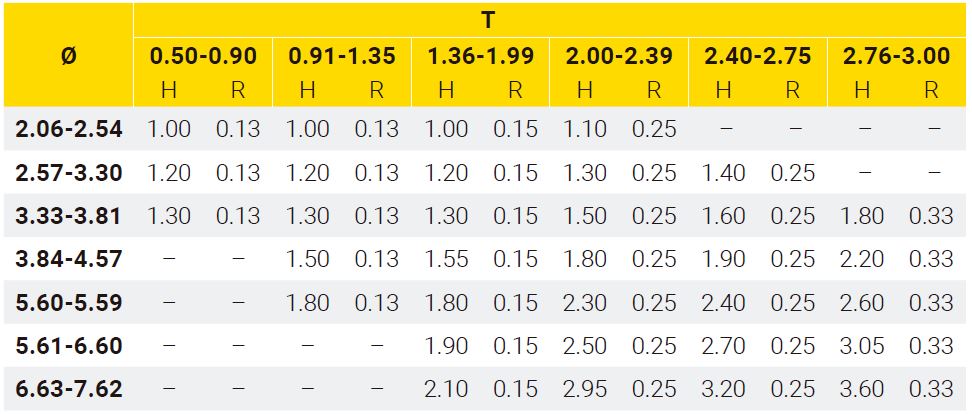

表2.根據給定的導向孔直徑設計金屬薄板上翻遍孔的高度和圓角。

舉例：金屬薄板厚度0.6mm使用M3螺釘，根據表1的推薦，我們的導向孔直接應該設計為2.7mm，然后根據表2，法蘭高度（H）應該是1.2mm，圓角（R）為0.13mm。

我們建議使用FASTITE^?2000?螺釘或翻遍孔來裝配金屬薄板。螺釘在翻遍孔里的嚙合長度基本上在原板厚的基礎上增加了一倍，這樣可以達到增加滑牙和震動松脫阻力的目的。

下表是針對不同薄板厚度及螺釘直徑的導向孔的設計建議表。

表中的數據僅用作參考。我們建議對最終部件進行相關試驗后再確定精確數據，使用不同材料和工具的翻遍孔尺寸差異很大。尺寸單位為毫米。

如需更多信息，請與我們的技術部門聯系。
