Boss柱設計 REMFORM? II F?
為了確保裝配安全及穩定的夾緊力，Boss柱的設計必須引起高度重視，因?yàn)樗仨毜挚估瘟屠鋮s張力，以及螺釘安裝時產生的張力。
Boss柱的臺階孔非常重要，用以防止攻牙造成的Boss柱損傷。臺階孔還有助于在攻牙的同時校準螺釘。

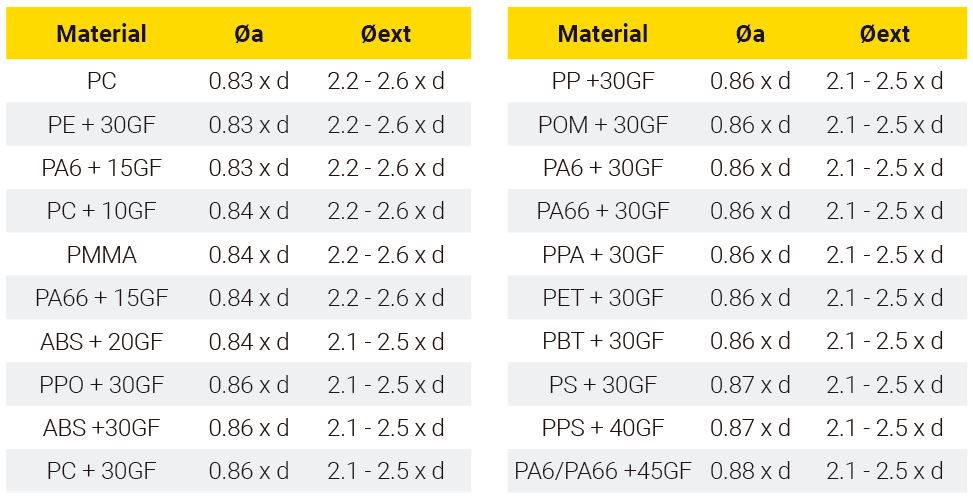

外徑的尺寸，芯孔直徑和最小深度將根據塑料類型的不同而變化。
d = 螺釘直徑
?a = 中心孔直徑
?ext = 外徑
嚙合長度 Le =?1.8 x d
最小深度 P = 2.4 x d
臺階孔深度 T = 0.20 - 0.40 x d
臺階孔外徑 ?b = 1.05 - 1.1 x d
公差建議:
孔徑 ≤ ?3.0 mm 公差+0.08 mm
孔徑 ?3.0 - ?4.5 mm 公差+0.10 mm
孔徑 > ?4.5 mm 公差+0.12 mm
此數據僅作設計指導用。我們建議對塑料件進行相關測試后再確定精確數據。
塑料件的Boss柱設計的更多信息，請與我們的技術部門聯系。
安裝建議
Tr = 攻牙扭矩
Ta = 擰緊扭矩
Tf = 失效扭矩
更多相關直接組裝在塑料件的Boss柱設計，請聯系我們的技術部門。
