塑料組件夾緊力
什么是夾緊力?

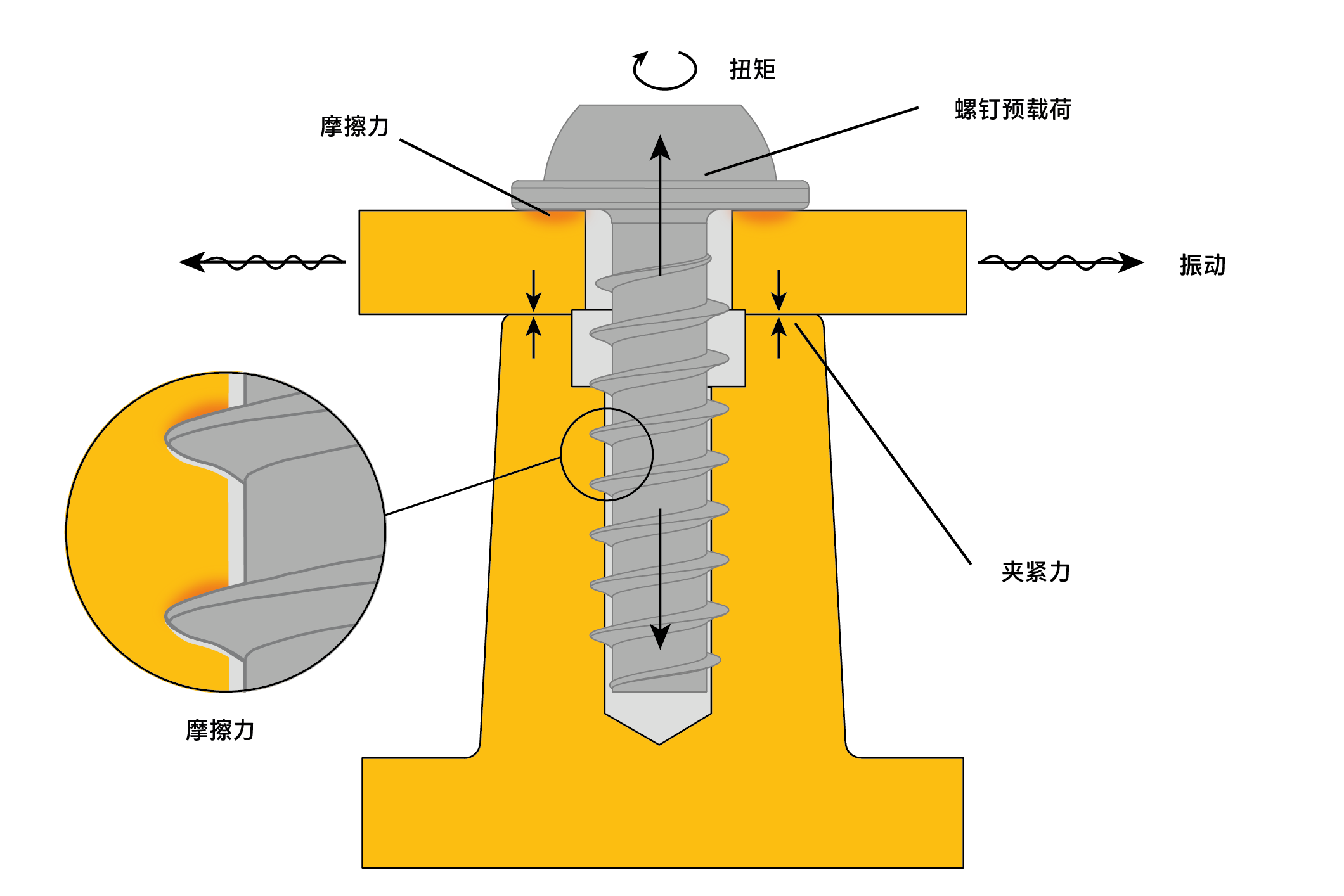

螺釘連接中的夾緊力是指作用在連接元件上的載荷，使它們鎖緊在一起，并抵抗可能經歷的任何外部載荷。這些載荷通常是振動和/或張力，可能是靜態的，也可能是動態的。
在裝配一個螺栓連接時，我們將旋轉轉換為位移。施加的扭矩使螺釘旋轉，由于其螺紋的螺旋，螺釘會向軸向前進，直到螺釘頭與覆蓋件貼合。從那一刻起，施加的扭矩在軸向產生張力。這種張力傳遞給零件，使它們夾緊。
我需要多大的夾緊力呢?

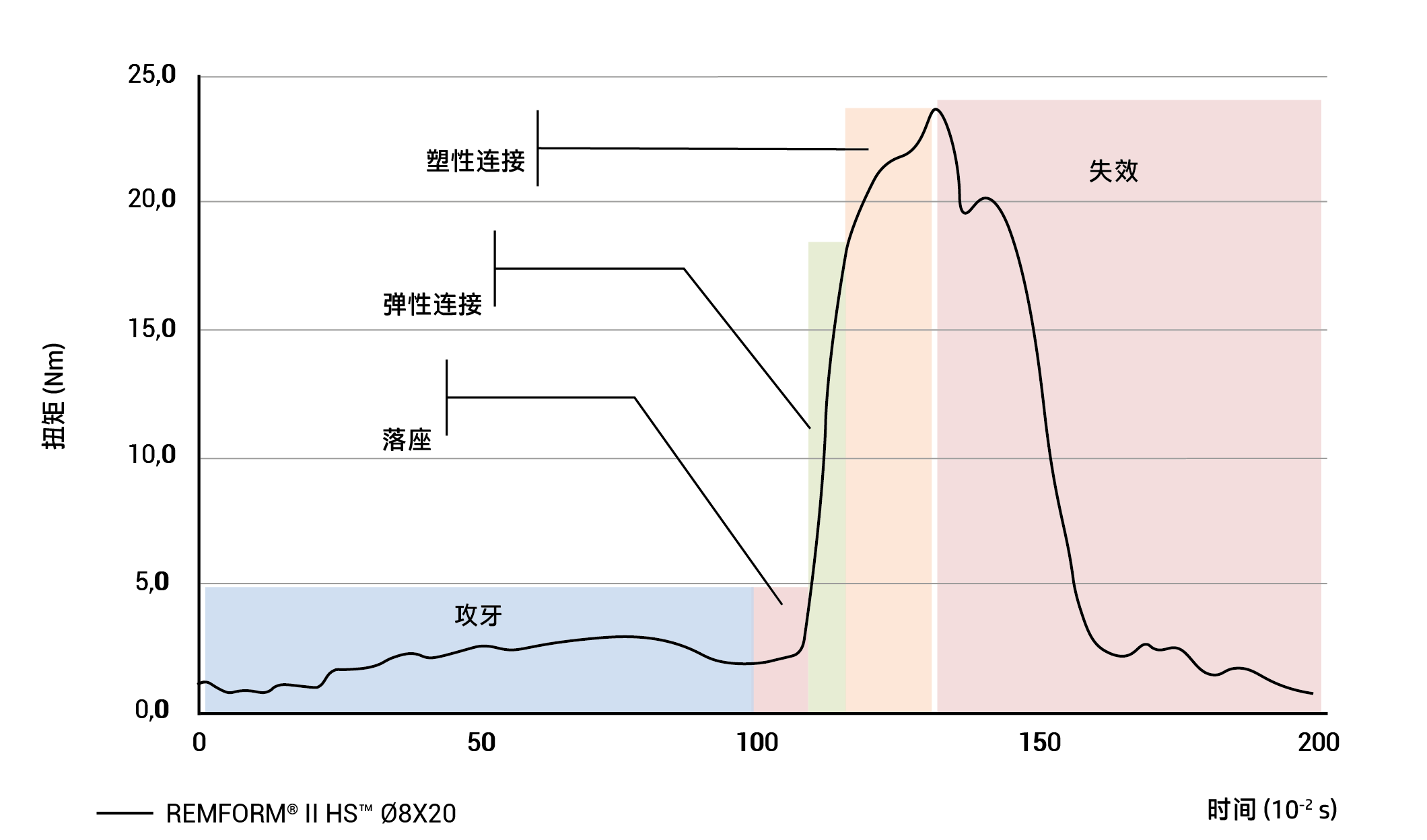

足夠的夾緊力對確保連接的安全與穩固是非常重要的。如果夾緊力不足，過高的外部載荷會使零件分離，導致裝配連接的薄弱和不穩定。同時，由于緊固性的喪失從而導致螺釘斷裂或連接失效。反之，如果夾緊力過大，零件則會發生塑性變形，甚至破裂，最終導致斷裂或泄漏。(圖2)
通常，我們從能量的角度來考慮連接，隨著時間推移施加的力，比如擰緊時的扭矩，會將能量加入連接。這種能量以?shī)A緊力的形式儲存起來，使連接能夠抵抗外部載荷。
值得注意的是，螺釘連接中的能量傳遞效率很低，因?yàn)檫B接件之間的摩擦導致了大量的能量損失?？刂颇Σ翖l件對于確定傳遞給連接的最終夾緊力是很重要的。
使用更高的扭矩并不一定會產生更高的夾緊力。對于一個特定級別的螺釘，還有許多其他因素決定它的夾緊能力:
- 擰緊扭矩:這是施加在螺釘上的最大扭矩，主要負責夾緊力。

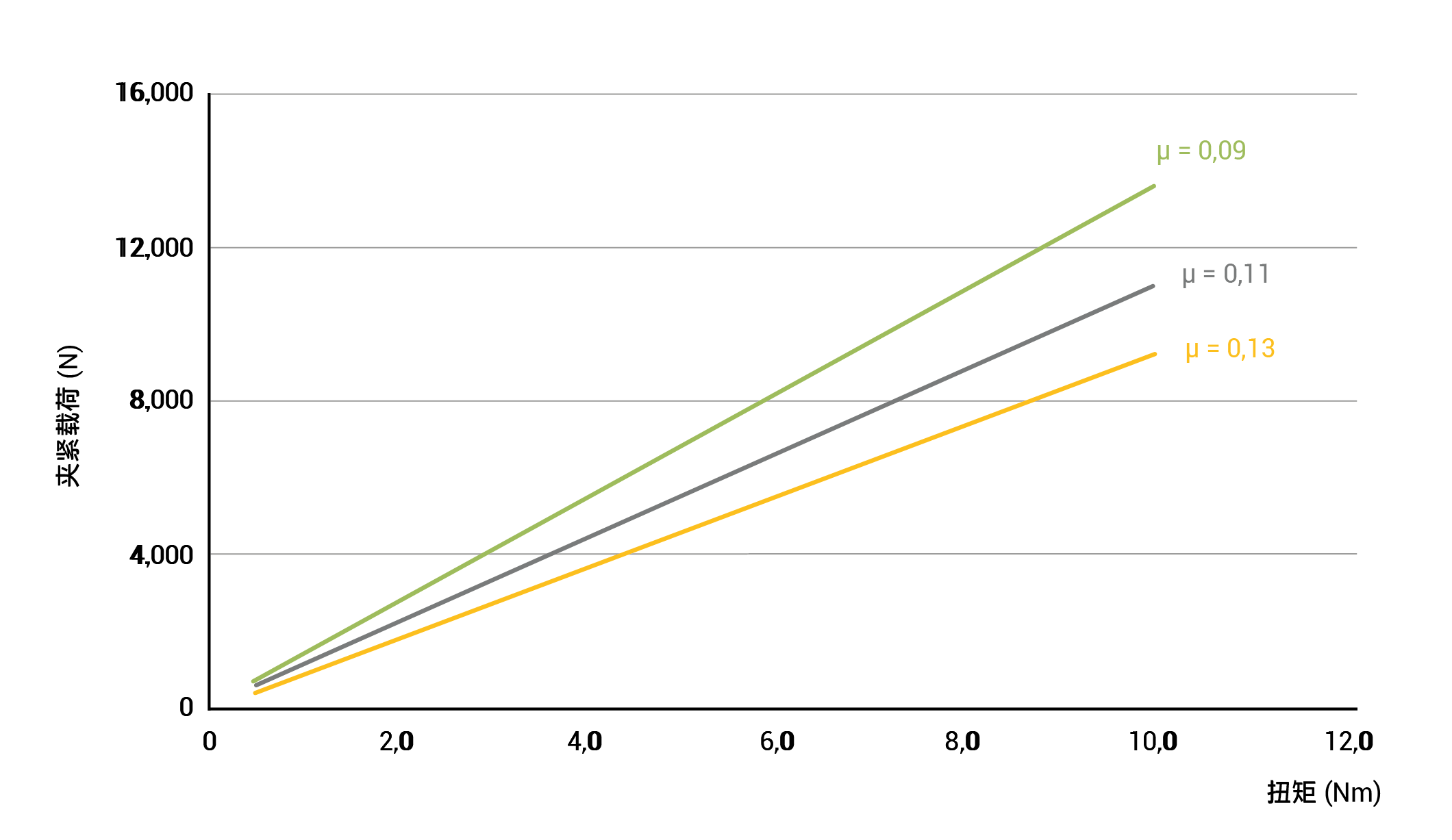

- 涂層摩擦系數: 摩擦系數越大，輸入扭矩產生的夾緊力越小。 (圖3)
- 針槽效率: 針槽將扭矩槍輸入扭矩傳遞給螺釘。高效的針槽將允許更好的扭矩傳輸，從而得到更高的裝配夾緊載荷。TORX PLUS? 針槽保證了最佳的裝配扭矩傳輸，提供比Philips十字槽或POZI米字槽更高的夾緊力。
- 螺紋幾何參數: 螺紋設計也將影響扭矩和夾緊力之間的轉換比率。一般來說，如果摩擦力的增加不能抵消夾緊力的增加，一個更小的牙距更有利于增加夾緊力。
我們?nèi)绾螠y(cè)量夾緊力?

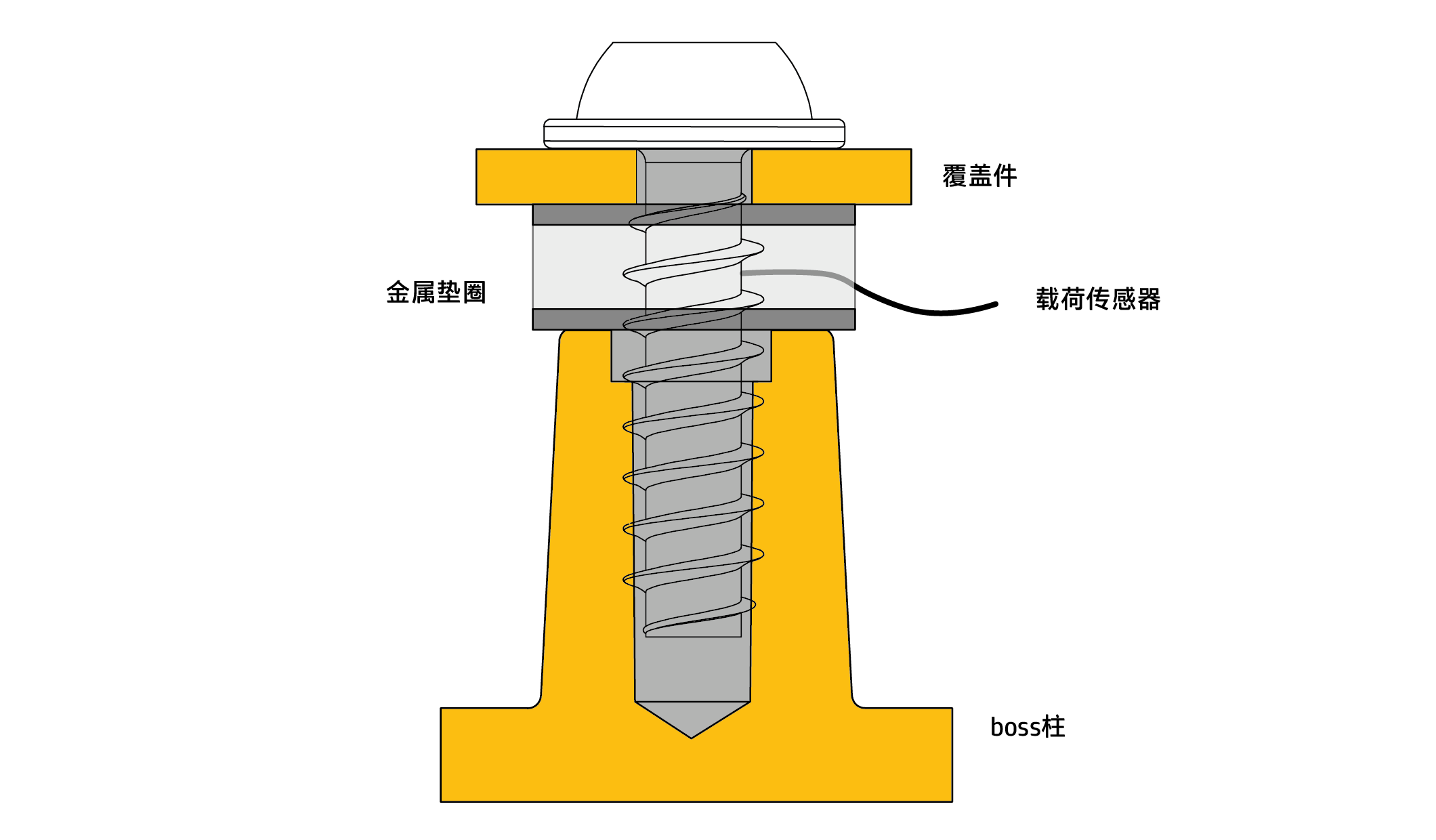

有非常精確的技術來測量連接的夾緊力，但是非常復雜，因?yàn)榇蠖鄶?shù)傳感器必須裝在連接的內部。在這種情況下，在工業過程中檢索傳感器是非常不便的。因此，夾緊力通常通過測量扭矩來間接證明。扭矩與施加的夾緊力成正比，可以在連接外部測量。這就是為什么，為了達到最佳的夾緊力，有必要使用適當?shù)穆葆斁o固技術。
CELO建議使用合適的擰緊工具，如扭矩扳手或電控螺絲刀，以確保正確的擰緊扭矩。
我們的應用工程師可以幫助您預估連接的夾緊力和適當?shù)木o固方法來實現它。歡迎隨時與我們聯系，為您提供專業支持。
