壓鑄件中心孔設計 - TAPTITE II?

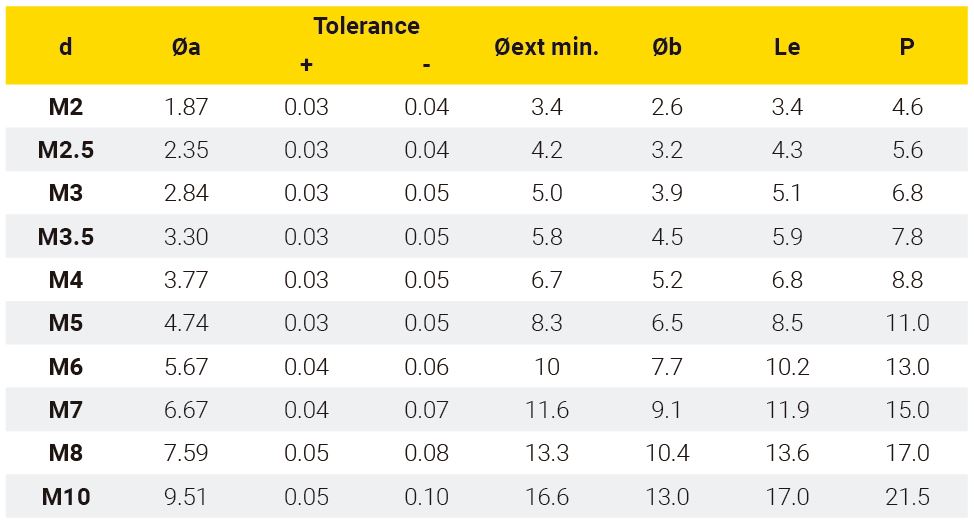

下表是TAPTITE II? 用于鋁壓鑄件上的注塑孔或鉆孔的中心孔設計建議表。
表中的數據僅用作參考。我們建議對壓鑄件進行相關試驗后再確定精確數據。尺寸單位為毫米。
如需更多信息，請與我們的技術部門聯系。

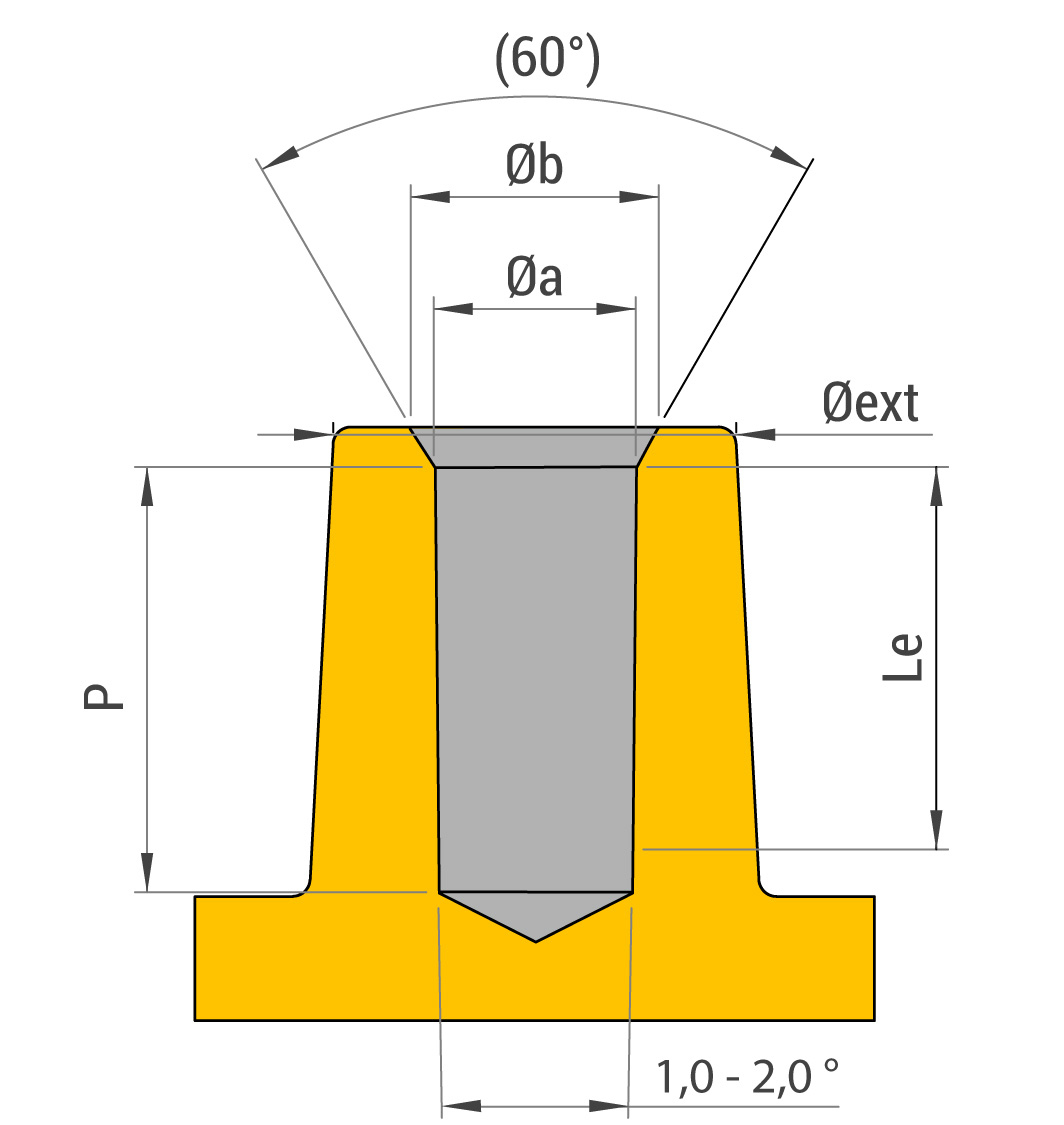

1. 鋁壓鑄件帶注塑孔
d = 螺釘直徑
?a = 中心孔直徑
?ext = 外徑
?b = 臺階孔外徑
Le =?嚙合長度
P = 最小深度
2. 鋁壓鑄件帶鉆孔
d = 螺釘直徑
? = 中心孔直徑
H = 壁厚
Le =?嚙合長度
P = 最小深度

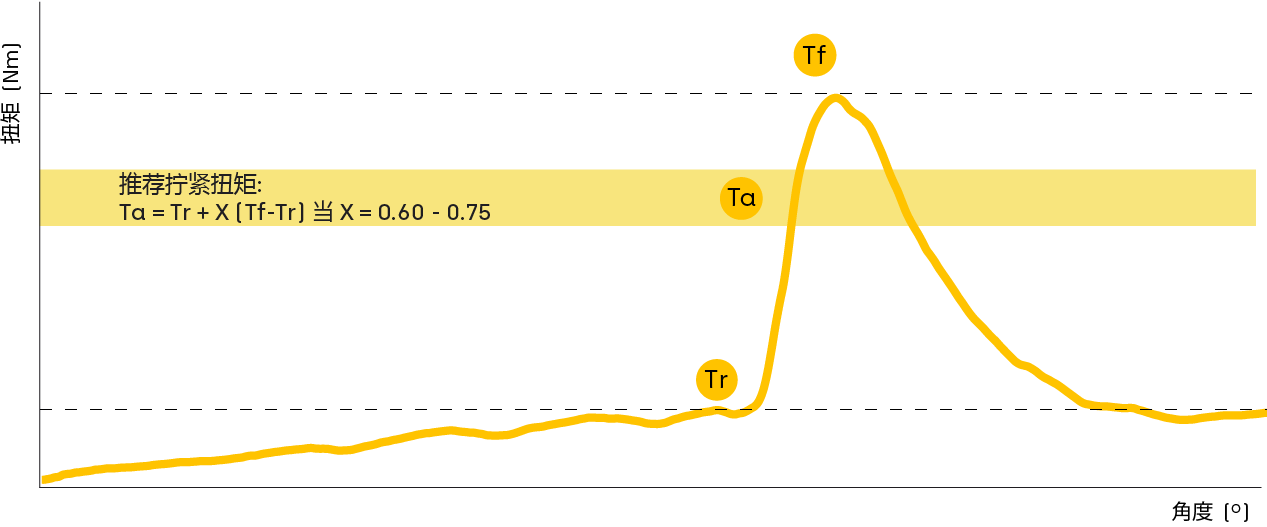

安裝建議
Tr = 攻牙扭矩
Ta = 擰緊扭矩
Tf = 失效扭矩
如需更多相關金屬零件組裝的信息，請聯系我們的技術部門。
