薄板金屬導向孔設計 - EXTRUDE-TITE?

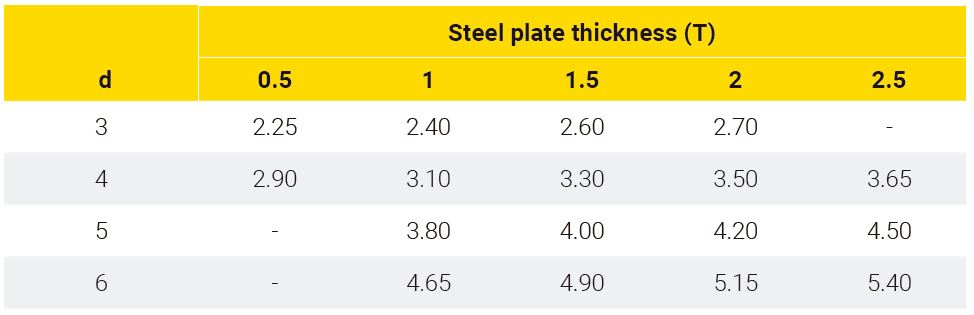

下表是對于公稱直徑不同薄板厚度的導向孔設計建議表。
表中的數據僅用作參考。我們建議對最終部件進行相關試驗后再確定精確數據，使用不同材料和工具的翻遍孔尺寸差異很大。尺寸單位為毫米。
如需更多信息，請與我們的技術部門聯系。
d = 螺釘直徑
? = 中心孔直徑
T = 金屬板厚度
公差建議:
孔徑?<2.0 mm 公差+0.03/-0.04 mm
孔徑?2,0 - ?5.0 mm 公差+0.03/-0.05 mm
孔徑?>5.0 mm 公差+0.04/-0.05 mm
發表于: 2022-12-14
